Оборудование ПАК CityAir
Станция CityAir
Основа для создания поста оперативного контроля загрязнения воздуха
Преимущества
станций CityAir
Компактный размер

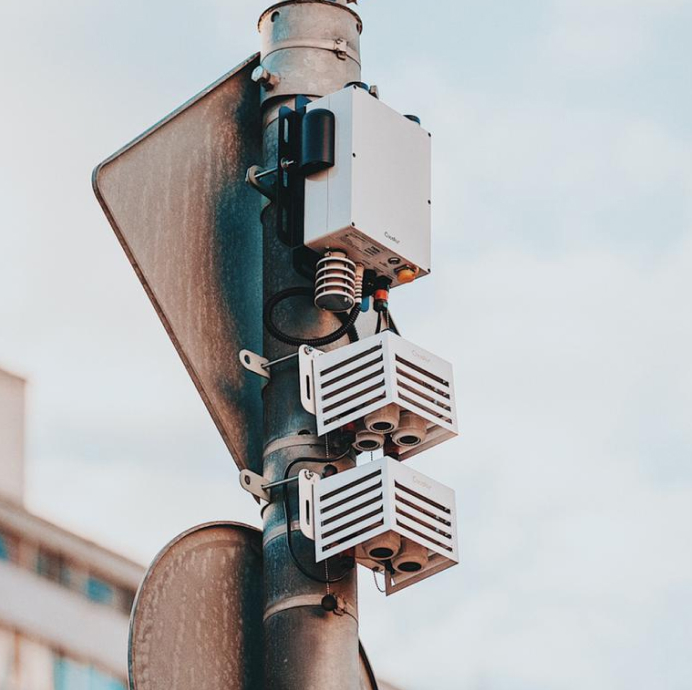

Для установки станции подойдет любая вертикальная поверхность: стена дома, фонарный столб, вышка сотовой связи
Работа в широком диапазоне климатических условий
Станции обеспечивают высокое качество измерений при температуре от -40°С до +50°С и в любых метеоусловиях: во время осадков, тумана, сильного ветра и т.д.
Встроенный аккумулятор
Станция может автономно работать с сохранением полной функциональности не менее 24 часов
Работа и передача результатов измерений в режиме реального времени
Каждую минуту станции автоматически отправляют на сервер результаты измерений
Модульная
архитектура
Такое решение позволяет создавать посты с индивидуальными наборами датчиков
Хаб CityAir позволяет подключать любое необходимое число модулей расширения — как собственных, так и от сторонних производителей
Что измеряет пост контроля загрязнения воздуха CityAir
Посты экологического контроля предназначены для измерения содержания в атмосферном воздухе типичных для городов загрязнителей (взвешенные частицы и характерные газы), а также для определения основных метеорологических параметров
Оборудование является утвержденным типом средств измерения. Номер в госреестре 75984-19, 78092-20, 88474-23
Произведено в Российской Федерации
Скачать подробные характеристики
Станция CityAir
PM2.5, PM10, температура, влажность, атмосферное давление

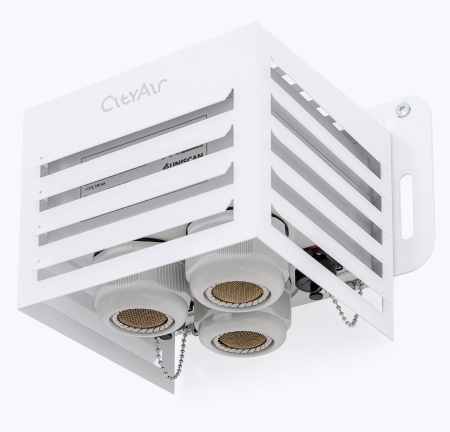

Газоанализатор Модуль G1
CO, NO2, O3

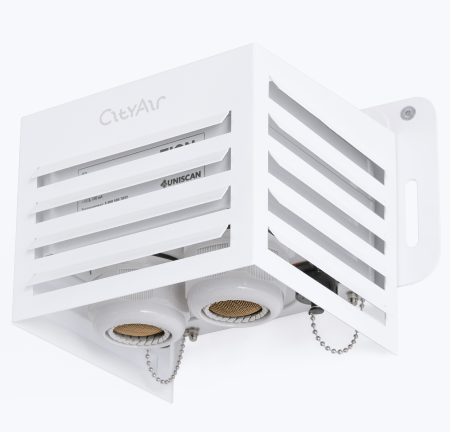

Газоанализатор Модуль G2
SO2, H2S

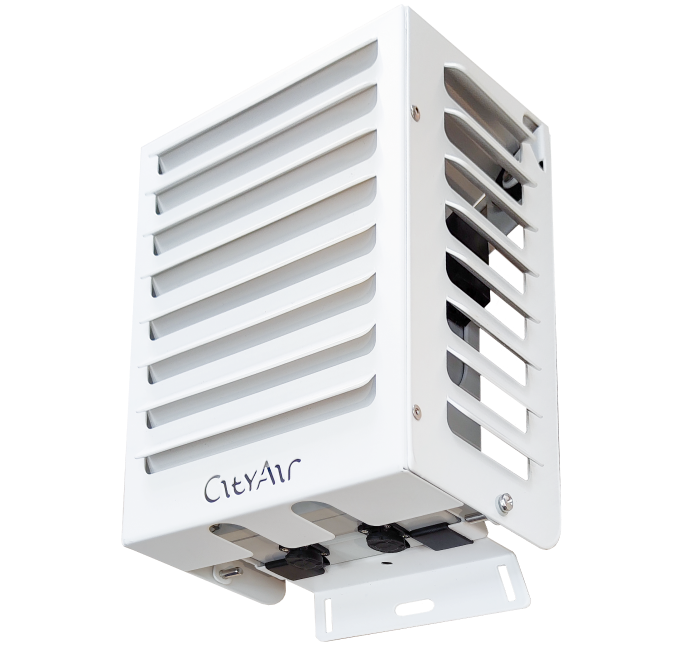

Газоанализатор Модуль G3
6 вариантов исполнения
Исполнение
Определяемый компонент
G3.A-01
NO2
O3
CO
NO
-
-
-
-
-
G3.A-02
NO2
O3
CO
NO
H2S
SO2
-
-
-
G3.A-03
NO2
O3
CO
NO
-
-
NH3
CH2O
-
G3.A-04
NO2
O3
CO
NO
-
-
-
CH2O
CH4
G3.A-05
NO2
O3
CO
NO
-
-
NH3
-
CH4
G3.A-06
NO2
O3
CO
-
-
-
NH3
CH2O
CH4
Модуль «Метеостанция»
Температура, относительная влажность, давление, скорость и направление воздушного потока
Список измеряемых параметров может быть расширен за счет модулей сторонних производителей.
Качество измерений
Станции CityAir сопоставимы по точности с оборудованием традиционных постов мониторинга
В оборудовании CityAir используются современные разработки в области сенсорики и нетривиальные инженерные решения.
Результаты регулярных сравнительных испытаний показывают, что оно обеспечивает сопоставимую с эталонным оборудованием точность, а значит, может эффективно дополнять существующие сети мониторинга.

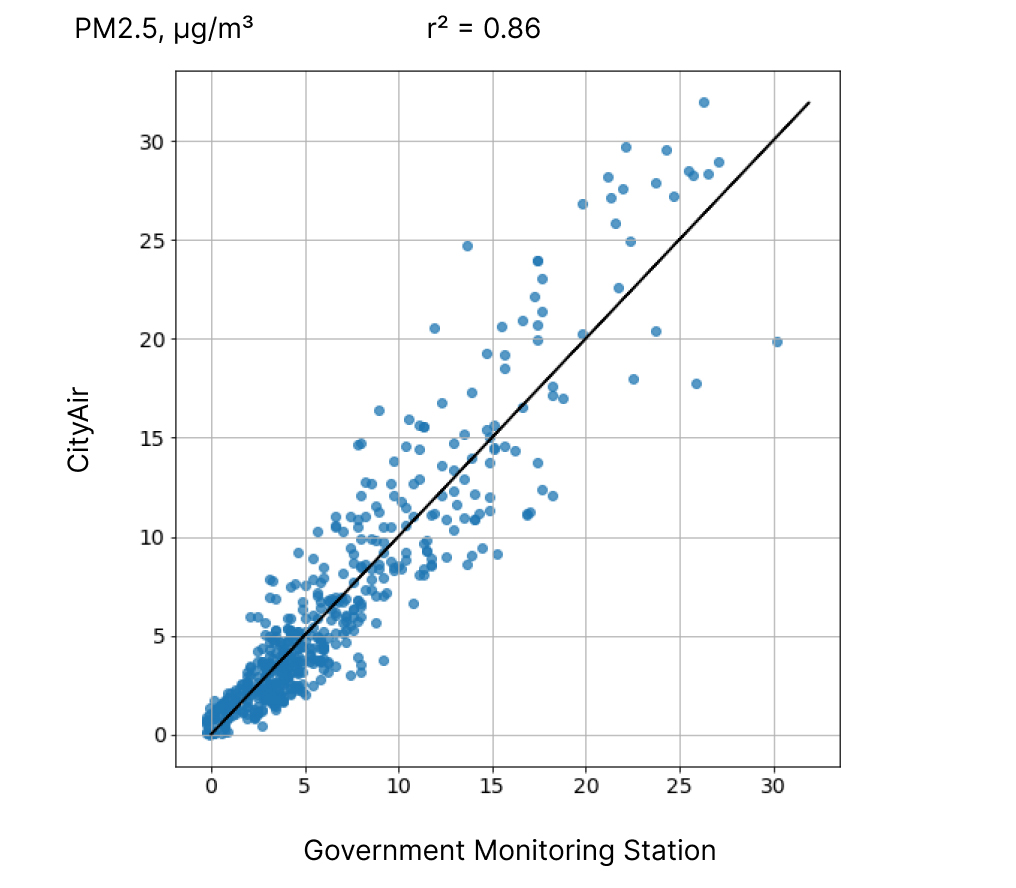

Параллельные испытания на посту государственной наблюдательной сети

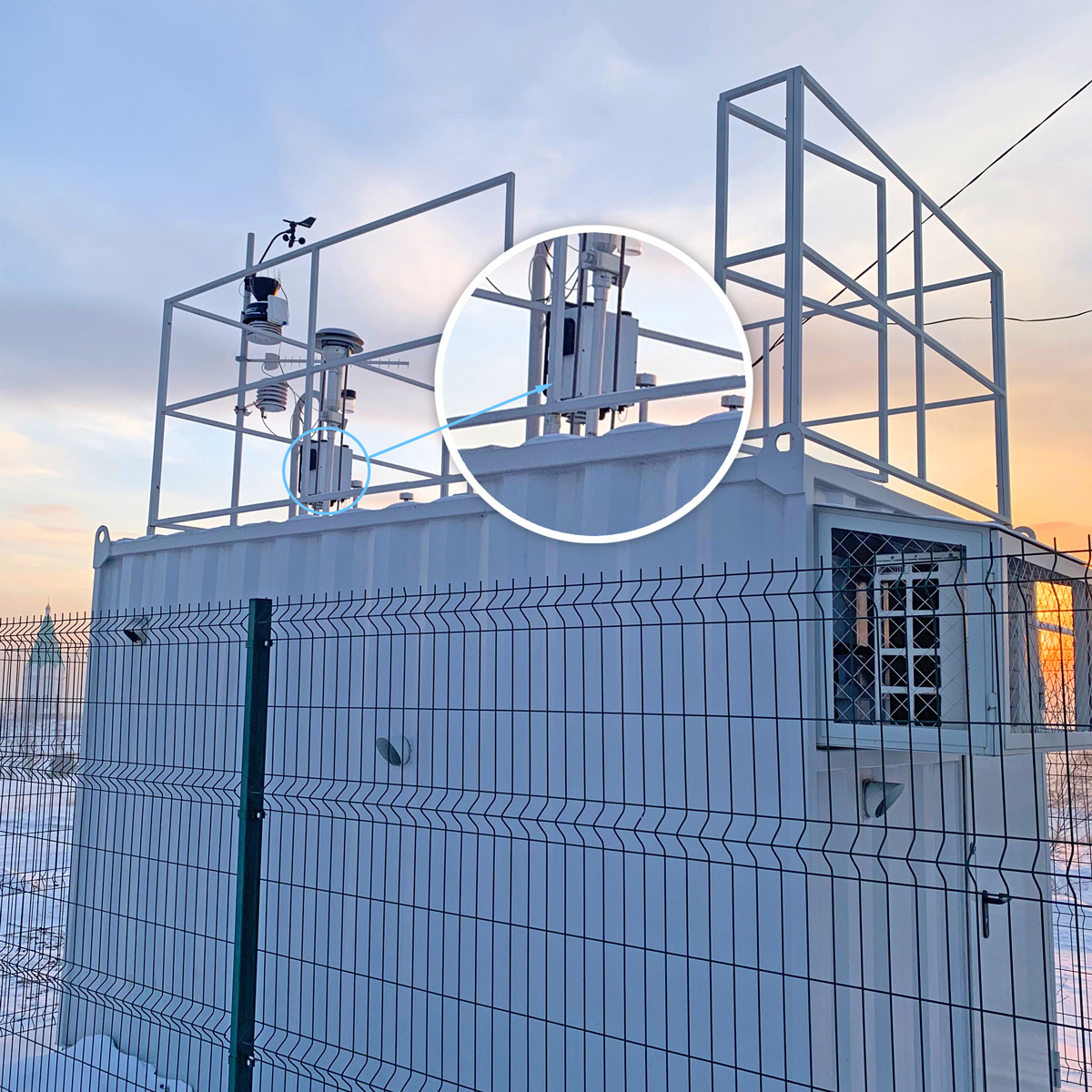

Станция CityAir на традиционном посту мониторинга
Станция CityAir
Заявки на изобретение: PCT/RU2018/050059, RU2018134839
Технические характеристики
станции контроля загрязнения воздуха CityAir
станции контроля загрязнения воздуха CityAir

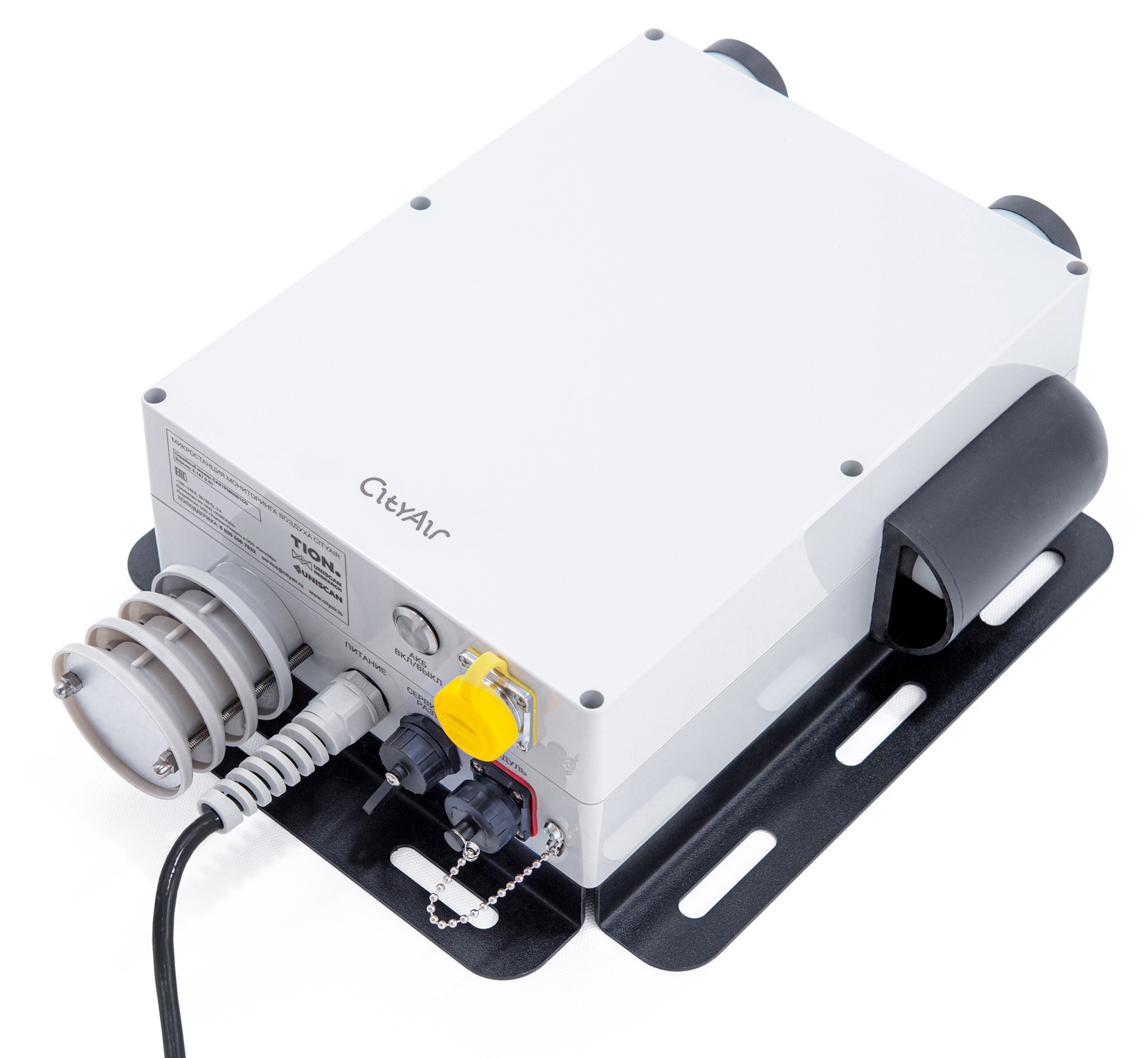

Устройство станции
1.
Антенна GSM
2.
Воздуховоды для забора пробы воздуха
3.
Система крепления
4.
Датчик температуры, влажности и давления (в солнцезащитном кожухе)
5.
Кабель питания
6.
Антенна GSM
7.
Кнопка ВКЛ/ВЫКЛ
8.
Ethernet-разъем
9.
Разъём соединительного кабеля (СК) для подключения модуля
10.
Сервисный разъём
Условия эксплуатации
Температура
от -40°C до +50°C
Влажность воздуха
от 0 до 98%
Погодные условия
смог, дождь, снег, иней, пыль, ветер,
прямое солнечное излучение
прямое солнечное излучение
Межсервисный период
12 месяцев
Связь со станцией и передача данных
Каналы связи
GSM (GPRS)
Wi-Fi
Ethernet
Частота передачи данных
настраиваемый параметр,
значение по умолчанию: 1 раз в минуту
значение по умолчанию: 1 раз в минуту
Энергонезависимая память
до 40000 измерений
Удаленное администрирование
через Web-интерфейс
Самодиагностика
автоматическая
Габариты и питание
Габаритные размеры станции
160×320×465 мм
Вес станции
10 кг
Степень защиты станции
IP56
Характеристики сети электропитания
100—240 В, 50/60Гц
Устойчивость к перепадам напряжения
от 80 до 400 В
Автономная работа с сохранением полной функциональности
не менее 24 часов
* Возможно изготовление антивандальной решетки
Дополнительные модули
Станция может выступать в роли хаба для дополнительных модулей: она служит источником питания и передает данные с модулей на сервер.
Подключение внешних устройств происходит через интерфейс RS-485 с использованием коммуникационного протокола Modbus.
Подключение внешних устройств происходит через интерфейс RS-485 с использованием коммуникационного протокола Modbus.
